Esquema de instalación

Escrito por Movertis
Actualizado hace 3 meses
VALIDACIONES: Para validar la instalación del equipo GPS es necesario que llames a Soporte Técnico de Movertis. Encontrarás más información y nuestro teléfono de contacto en el artículo comprobación de la instalación


CONEXIONES PRINCIPALES

Alimentación (obligatorio)

  • Rojo GPS > Conectar a +12V, máximo +30V
  • Gris/Negro GPS > Conectar a positivo de contacto/bajo llave
  • Negro GPS > Conectar a masa


CONEXIÓN AL TERMÓGRAFO

Alimentación del termógrafo

  • Rojo termógrafo > Conectar a +12V, máximo +24V
  • Negro termógrafo > Conectar a masa

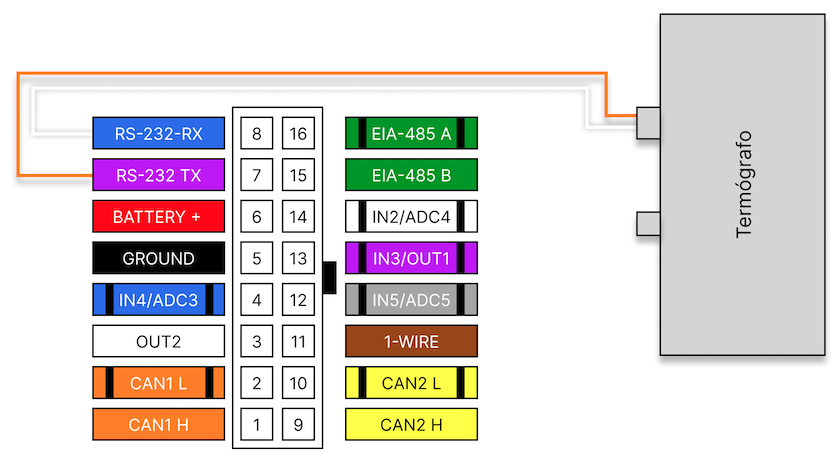

Conexión FMS500 Tacho a termógrafo

  • Blanco termógrafo > Conectar al azul del dispositivo GPS (pin 8)
  • Naranja termógrafo > Conectar al lila del dispositivo GPS (pin 7)

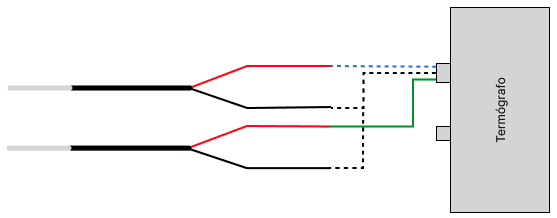

CONEXIÓN DE LAS SONDAS

Sonda 1

  • Rojo sonda > al azul/blanco del termógrafo
  • Negro sonda > al negro/blanco del termógrafo

Sonda 2

  • Rojo sonda > al verde liso del termógrafo
  • Negro sonda > al negro/blanco del termógrafo
