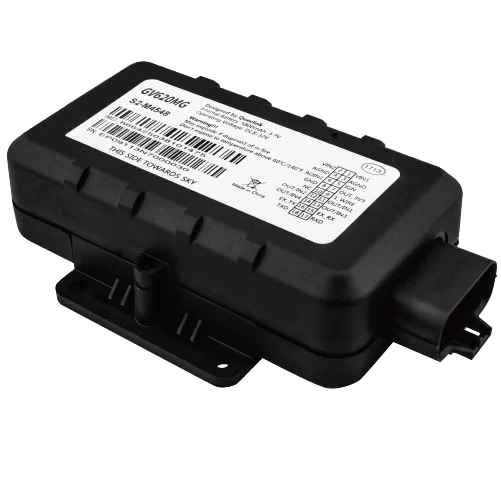

ESQUEMA DE CONEXIONES Y ESPECIFICACIONES
- Rango de voltaje permitido: 9-31 V (con protección contra sobretensión)
- Batería interna de Li-ion, 3,7V, 5800 mAh
- Consumo de energía < 50 mA (configurables modos de ahorro)
- Dimensiones: 138 x 66 x 38 mm (largo x ancho x alto)
- Peso: 320g

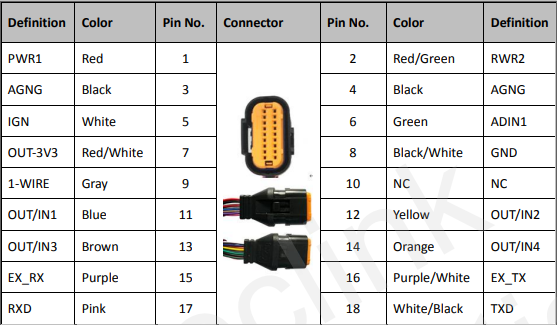

CONEXIONES PRINCIPALES
Instalación recomendada para remolques
Para instalaciones en remolques se recomienda utilizar la conexión siguiente:
- Rojo liso > Positivo directo (máximo +30V). No confundir con el cable rojo/verde.
- Blanco liso > Positivo directo (máximo +30V). No confundir con el cable blanco/negro.
- Negro > Conectar a masa. Usar cualquier cableado de color negro (hay 2). No confundir con el cable negro/blanco.
El cable rojo y el cable blanco deberán conectarse juntos al positivo directo únicamente cuando el dispositivo se instale en remolques.
Instalación habitual en otros casos
Para instalaciones que no se realicen en remolques, la conexión recomendada es la siguiente:
- Rojo > Positivo directo (máximo +30V). Es necesario comprobar que hay un diferente nivel de tensión cuando el motor está parado y cuando el motor está arrancado. No confundir con el cable rojo/verde.
- Blanco > Conectar a positivo de contacto/bajo llave. Debe cortar en el momento en que se retira la llave del vehículo. No confundir con el cable blanco/negro.
- Negro > Conectar a masa. Usar cualquier cableado de color negro (hay 2). No confundir con el cable negro/blanco.
COMPROBACIÓN CONECTIVIDAD (LED)
Notas:
- Parpadeo rápido = 100ms encendido / 200ms apagado
- Parpadeo lento = 200ms encendido / 1000ms apagado
LED verde (indicado con las letras CEL en el dispositivo)
- Parpadeo rápido: Dispositivo está buscando conexión para enviar datos.
- Parpadeo lento: Dispositivo está conectado en la red para enviar datos.
- Apagado: Dispositivo apagado o en modo reposo.
- Encendido permanente: Contacta con el servicio de soporte técnico de Movertis.
GPS (LED azul)
- Apagado: GPS apagado en modo reposo.
- Parpadeo lento: GPS no ha enviado datos o ha ocurrido un error.
- Parpadeo rápido: GPS está buscando satélites para conectarse.
- Encendido permanente: GPS está funcionando con normalidad.
PWR (LED rojo)
- Apagado: No está conectado a la alimentación externa y la batería interna es inferior a 3,46V.
- Parpadeo lento: No hay alimentación externa y la batería interna es inferior a 3.6V y superior a 3,47V.
- Parpadeo rápido: Alimentación externa conectada y batería interna cargando.
- Encendido permanente: Alimentación externa conectada y batería interna cargada completamente.
